测评 - 揭开仿冒日本钻石对讲机天线的底裤，和真品究竟差在哪？

提防 (日本)第一电波工业株式会社生产的对讲机天线“ SRH805S”的假冒产品，实际测量驻波比并进一步拆解令我感到惊讶！

(日本)第一电波工业株式会社的对讲机天线被称为“钻石天线”品牌，不仅在日本国内而且在国外也被许多业余无线电爱好者所使用。也许正因为如此，仿冒该公司的假天线仿品可在某些海外市场上买到。这次，hamlife.jp从某个跳蚤市场购买，价格为600日元（含运费）（人民币：39元）获得了一个仿制“ SRH805S”的产品，该产品以144 / 430 / 1200MHz频段的手持设备微型天线而闻名。在该公司的合作下，对真品和仿品进行了驻波比测量测试。

第一电波工业株式会社的对讲机天线“ SRH805S”（标准价格2800日元+税）（人民币：183元）是一种微型尺寸天线，全长4.5cm，同时支持144/430/1200 MHz三个频段发射/接收，支持VHF 航空频段/150/300/450/800/900MHz频段接收。天线端子采用SMA-P。它之所以受到欢迎，是因为可以在大多数业余无线对讲机中使用。

事实上，最近一部分海外市场上出现了这种天线仿造品。包装上以及天线本身上均贴有“ DIAMOND ANTENNA”标志，乍一看还真的有区别。但是仔细看细节的话，天线和包装的印刷很粗糙，也有缺字和漏字。而且最重要的是，天线端子为什么变成了“SMA-J”。

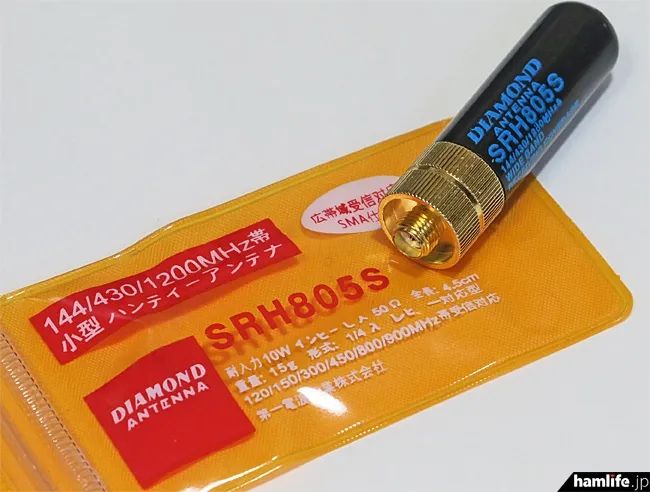

SRH805S的假冒产品在某些海外市场上有售。包装上有缺少的字符和缺少的字符，并且徽标可疑。天线主体上印刷的字符模糊。最重要的是，天线端子为“ SMA-J”的点是真实的识别点。

商用对讲机中有很多天线端子为SMA-P（即所谓的“反SMA”）的机型（据说“如果掉落的话，为了防止无线机本体的天线端子损坏而下功夫”），但在现行商品的业余无线电机中使用反SMA端子有八重洲无线的FT-65左右。仿造品（假的）的SRH805S有意识地使用FT-65吗？!?

八重洲 FT-65是使用“反向SMA类型”的便捷设备的一个示例。连接外部天线时要小心（照片中的天线是FT-65的附件）

在hamlife.jp上，我们应邀和第一电气工业株式会社合作，在相同条件下测量了“真品”和“假品”的SWR驻波比特性。

在第一代电业公司测量了SRH805S的仿（假）天线。该公司还有一个带有倒置SMA端子的虚拟外壳。

用网络分析仪测量SWR特性！

由网络分析仪与第一电波株式会社合作测量的两者的SWR特性如下：

“真品” SRH805S的SWR特性

尽管是超小型尺寸，总长度为4.5厘米，但``真实SRH805S能够在144 MHz频段，430 MHz频段和1200 MHz频段的所有三个频段中获得良好的SWR值。您可以将其连接到手持设备并放心使用。

仿冒品的SWR特性

另一方面，发现仿制品（假冒产品）在144MHz频段的SWR大于“ 10”，并且几乎不同步。另外，在430MHz频带中的SWR为2或更大。在1200MHz频段不到1.4的情况下，它几乎没有实际使用。负责测量的第一电波的技术人员警告说：“如果使用此天线在144MHz频段进行发射，则很有可能会导致手持设备的发射器损坏。”

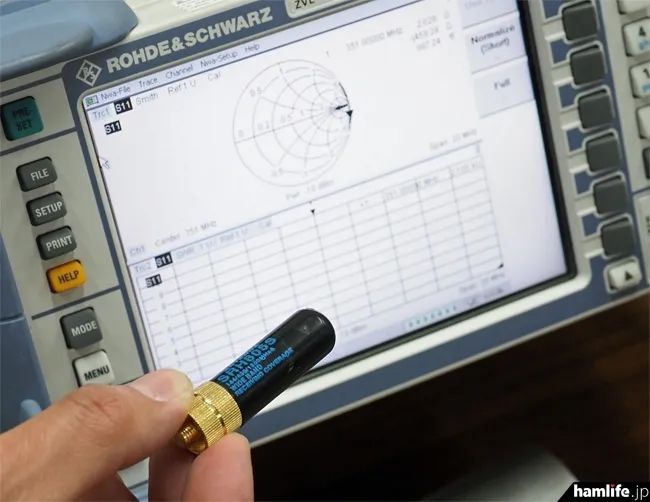

使用网络分析仪测量伪造的SRH805S。145.00MHz时的阻抗为246.45Ω，SWR为10.871。

拆卸天线内部...

Hamham.jp独立测量SWR之后拆解天线并比较内部。

首先，“假”是将螺旋形天线元件焊接到连接器的芯线上。当您用手握住连接器零件并轻轻摇动时，振动会使其像弹簧一样颤动。粘合剂很少，机械上不稳定。

另一方面，“正品”是由绝缘体制成的圆柱体（由特氟龙制成），其中天线元件被小心地缠绕成螺旋形（中间的螺距变化），并插入一个匹配电容器。有。即使将连接器部分握在手中并摇晃，元件部分也稳定并且不会因振动而摇晃（请参见下图）。

与内部相比，“正品”是微型尺寸，但是它是精心制作的，而“伪造”品则很差，结果，测得的SWR值变得非常差。您可以轻松猜测。

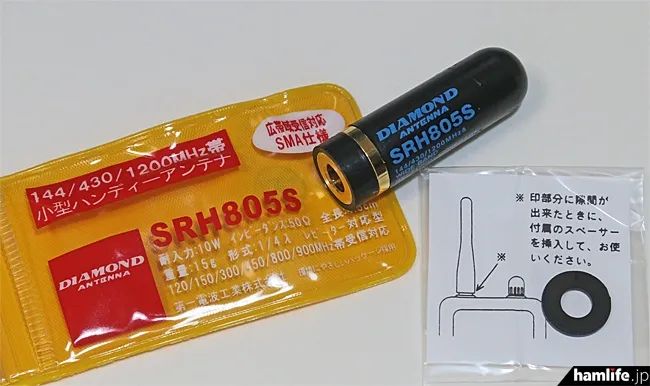

左边是假冒产品，右边是hamlife.jp在授权零售商处购买的正版SRH805S。您可以一眼看出制造工艺的区别

第一电波工业株式会社相关工作人员说：“我们正在与相关组织合作打击假冒产品，但是为了防止损坏您的重要对讲机，请在可靠的无线电商店购买对讲机天线。我们已经在网站上发布了产品的经销商列表。”
