简介：基于D类数字功放芯片 TPA3116蓝牙功放，2.0双声道立体声无损播放 ，支持有线和蓝牙两种音源输入。
M18蓝牙4.2模块， 方便快速连接播放，蓝牙开关，随意切换。
一、功能描述
AUX音频输入+蓝牙 二合一 HIFI级带滤波 50Wx2蓝牙数字功放
TPA3116D2是TI公司推出的一款D类功放IC，具有非常高的指标参数。最高可以达到1.2MHZ的调制频率，大功率输出失真小于0.1%。
具有AUX和蓝牙两种音源输入方式，二合一；电位器调节音量，带开关，方便控制音量，非常适合DIY音箱。
4.2蓝牙版本，传输效率高，传输距离更远。
要在音频输入足够，电源电压和电流足够的情况下，才能有足够的输出功率。
电源电压高些相对功率会大些，不同阻抗的喇叭有不同的输出功率。
另外左右会有电平指示灯，会随音频的大小，亮不同数量的灯。
二、功能测试
1.电源部分
电源部分采用DC-005接头和5.08-2P接线柱， 供电范围：12V~24V。
分别用LDO-7812给前级芯片NE5532供电，LDO-7805给蓝牙芯片供电。
2.NE5532双运放
前级放大芯片为NE5532，高性能低噪声双运算放大器（双运放），电路没有加入任何混音和润色电路，基本保持了原有的声色。
3.TPA3116外围电路
TPA3116外围电路基本参照官方手册来设计（注意电感和电容的选择，会影响音质），该电路增加了2路的LM3915的10颗LED，做为电平指示。
4.M18蓝牙模块
M18蓝牙模块是淘宝买的现有模块，电源供电加入了LC滤波电路和4按键调节电路。
三、芯片描述
1.芯片是TI的D类数字功放芯片TPA3116，输出类型：2 通道（立体声）
2.不同负载时的最大输出功率 x 通道数：50W x 2 @ 4 欧姆
3.芯片电压 - 电源：4.5 V ~ 26 V
4.特性：差分输入，静音，短路和热保护，关机
四、接口描述
1.供电接口为DC-005接头和5.08-2P接线柱，注意的是该PCB为加入开关机功能，需要的话可以通过接线柱链接开关。
2.音源输入，分别是有线的3.5mm接口输入，和M18蓝牙输入。可以利用SW1经行手动切换。（本来是想做自动切换，可以没有找到相关的资料）
亲测发现，蓝牙和有线接口可以同时输入，会出现同时播放。
3.2.0双通道，还是采用2个2pin的5.08接线柱接到两个全频喇叭。

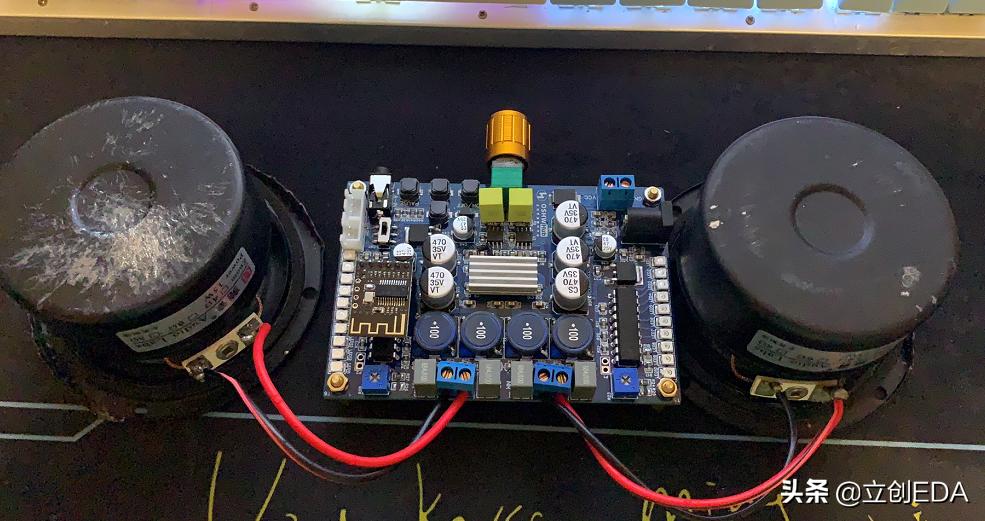

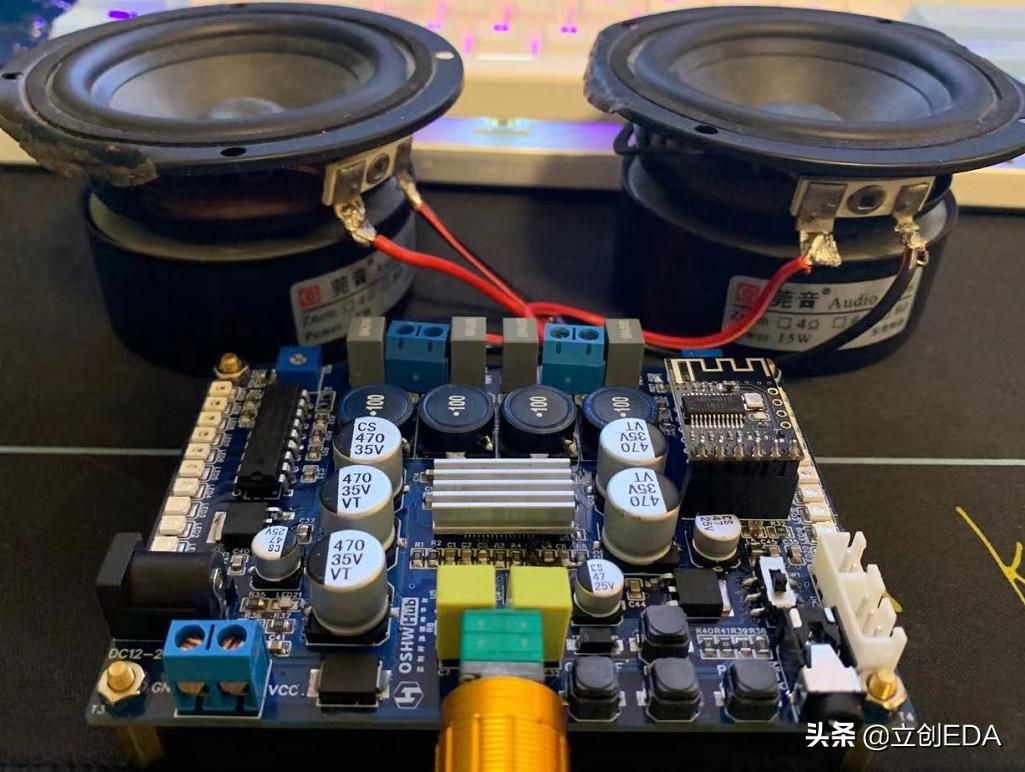

五、成品展示
上图是陪伴作者多年的喇叭，被用来砸核桃，喇叭虽已伤痕累累，但依旧坚挺耐用，状态良好。

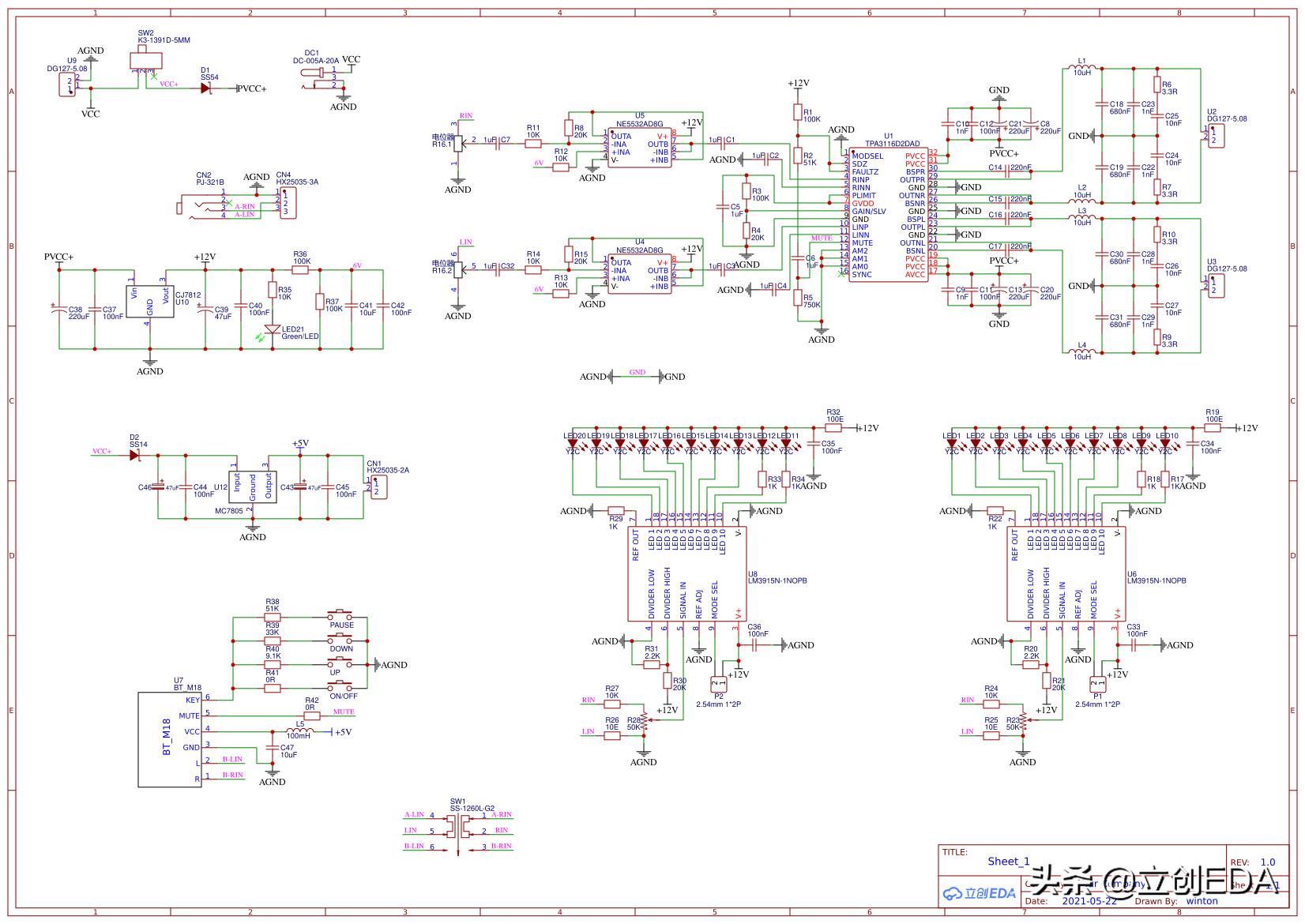

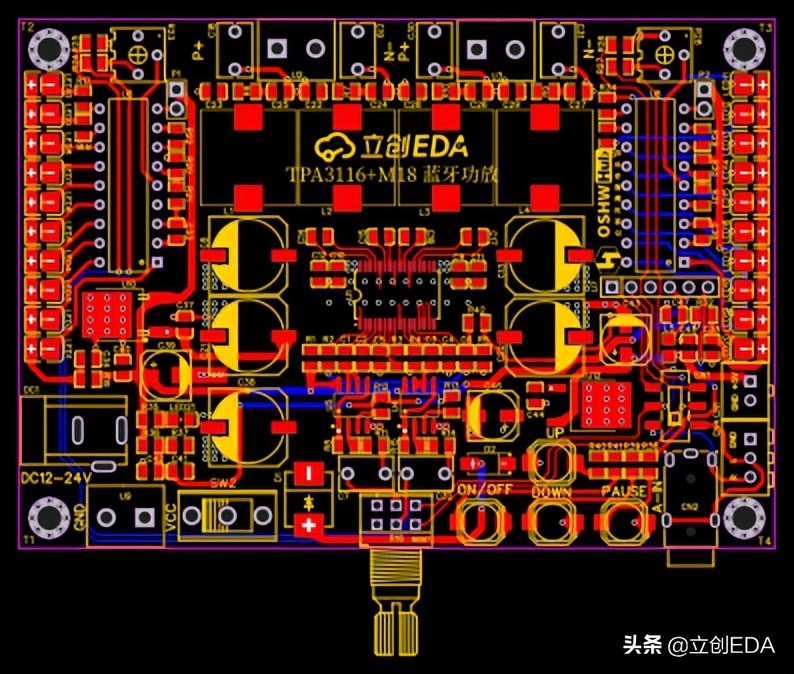

六、设计图
七、原工程
